Unser ESD-gerechtes Elektronik-Labor in den eigenen Räumlichkeiten ist mit modernster Mess- und Prüftechnik ausgestattet, um uns die Inbetriebnahme und die Tests an unterschiedlichster Elektronik zu ermöglichen. Auf mehr als 100 Quadratmetern können wir auch die Konformität von Produkten, insbesondere von Elektronikbaugruppen, über den gesamten Entwicklungszyklus sicherstellen. Dank der wenigen Schnittstellen entwickeln wir Ihre Produkte außerordentlich effizient und kostengünstig.
Neben der Prototypenfertigung und Montage dient uns das Labor in den unterschiedlichen Entwicklungsphasen auch zur Prüfung erster Konzepte bis hin zur Validierung oder Verifikation der Elektronik als auch gesamter Produkte, beispielsweise in der Medizintechnik oder dem Automotive-Bereich.
-
Fertigung der Leiterplatten durch externe Lieferanten
-
Erstinbetriebnahme inklusive der notwendigen Anpassungen inhouse
-
Optimieren der Schaltungsteile
-
Montage bis zum Gesamtgerät
-
Erstellen von Test Cases
-
Erstellen von Testplänen und Board Coverage Matrix
-
Planen und Aufbau von notwendigen Prüfequipment
-
Inbetriebnahme-Tests
-
Funktionsprüfungen
-
Verifikation der Elektronik oder gesamter Geräte
-
Rückführen der Ergebnisse in die Entwicklung
-
Umwelttests
-
Elektrische Sicherheit von Medizinprodukten gemäß DIN EN 60601-1
-
Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte gemäß DIN EN 61010-1
-
Haushaltsgerätenorm DIN EN 60335
-
Normen aus dem Automobilbereich, z. B. gemäß Lastenheft LV 124
-
Durchführung funktionaler Tests und Systemtests
Unser Equipment im Elektronik-Labor umfasst
Espec ARL 0680
Klimaschrank
Zweck:
Zum Erreichen stabiler Temperatur- und Feuchtebedingungen, werden im Inneren des Schrankes mithilfe von Sensoren die Messwerte aufgenommen und elektronisch auf die eingestellten Soll-Bedingungen angepasst. Das Gerät wird beispielsweise im Bereich der Medizintechnik oder Automobilindustrie für die Durchführung von Verifikationsmessungen eingesetzt.
Spezifikation:
|
-45°C bis 180°C |
|
6,3 K/min |
|
4,8 K/min |
|
10 % bis 98 % relative Feuchtigkeit |
|
850mm × 1000mm × 680mm |
|
680 l |
Besonderheiten:
Nutzen Sie den Klimaschrank auch für Ihre individuellen Projekte.
Oszilloskop Rohde & Schwarz RTA4004
Zweck:
Das Gerät dient zum Darstellen des zeitlichen Verlaufes mehrerer elektrischer Spannungen auf einem Display. Neben 4 analogen Eingängen verfügt das Gerät auch über weitere 16 digitale Eingänge.
Spezifikation:
|
1 GHz |
|
4 analog und 16 digitale Eingänge |
|
5 Gsample/s |
|
200 MSample |
Besonderheiten:
- Stromzange R&S RT-ZC20B 100MHz bis 30 A vorhanden
- Aktive Tastköpfe mit einer Bandbreite von 1GHz
Oszilloskop Keysight MSO-X4104A
Zweck:
Das Gerät dient zum Darstellen des zeitlichen Verlaufes mehrerer elektrischer Spannungen auf einem Display. Neben 4 analogen Eingängen verfügt das Gerät auch über weitere 16 digitale Eingänge. Zusätzlich stehen aktive Tastköpfe mit einer Bandbreite von 1 Ghz sowie verschiedene differentielle Tastköpfe zur Verfügung.
Spezifikation:
|
1 GHz |
|
4 analoge und 16 digitale Eingänge |
|
5 Gsample/s |
|
20 MHz |
|
Besonderheiten:
- Maskentests
- Maximale Speichertiefe 4MSample
- Segmentierbarer Speicher
- Fast Fourier Transformation (FFT) mit 64kpts Auflösung
- Verschiedenste Busdekodierungen vorhanden
- CAN
- LIN
- RS232/UART
- I2C
- SPI
- FlexRay
- Low-/Full-Speed USB 2.0
- High-Speed USB 2.0

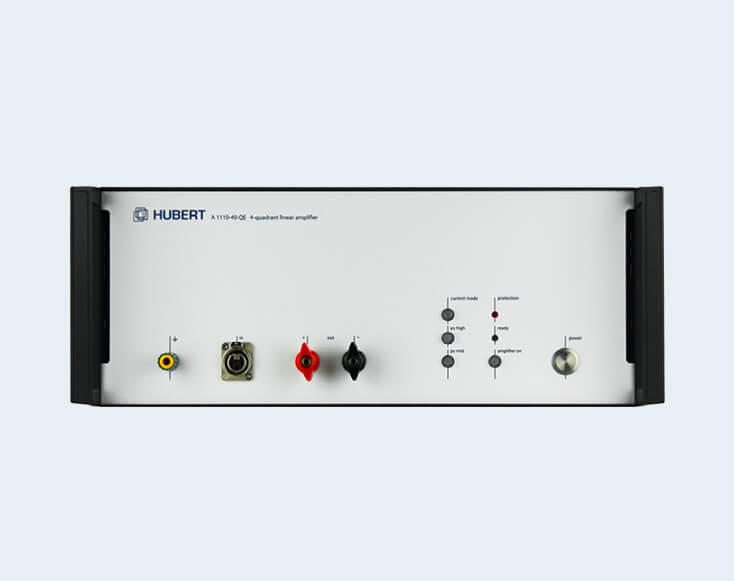

Hubert A1110-QE
4-Quadranten Spannungs- und Stromverstärker
Zweck:
Das Gerät dient zur Verstärkung von Signalen, erzeugt durch einen Funktionsgenerator, um verschiedenste Prüfungen – unter anderem im Automotive-Umfeld – ausführen zu können. Beispielsweise wird bei elektronischen Komponenten in Kraftfahrzeugen unter anderem auch die Widerstandfähigkeit gegenüber der Dynamik des Bordnetzes geprüft.
Spezifikation:
|
1200 W (Quelle) | 600W (Senke) |
|
+-75 Vpeak |
|
+-40 Apeak |
|
DC 200 kHz |
|
DC 1 MHz |
|
70 V/us |
|
10 +-0,1 % |
Besonderheiten:
- Vollständig über Software konfigurier- und bedienbar
- Automatische Umschaltung von drei Versorgungsspannungen
- Monitorausgang Spannung/Strom
- Sechs konfigurierbare Kompensationsnetzwerke für induktive Lasten
HAMEG HMS1000
Spectrum Analayzer
Zweck:
Ein unentbehrliches Hilfsmittel vor allem im Bereich der EMV Pre-Compliance-Messtechnik. Das Messgerät kommt zur Untersuchung des Frequenzspektrums im Vorfeld von EMV-Prüfungen zum Einsatz, um mögliche Störquellen frühzeitig zu identifizieren und zu eliminieren. Selbst bei einer gescheiterten EMV-Prüfung kann mithilfe des Messprotokolls und des Spectrum Analyzers, die Quelle der Störung schnellstmöglich gefunden werden.
Spezifikation:
|
1 GHz |
|
1 GHz |
|
100 kHz |
|
+-2 ppm |
Besonderheiten:
- 6,5 Zoll Display
- Wir haben verschiedene Nahfeldsonden im Haus
HAMEG HM6050
Einphasige Netznachbildung zur Messung leitungsgebundener Störungen von 10 kHz bis 30 MHz.
Zweck:
Ein Bestandteil der Konformitätsbetrachtung, gemäß gängiger EMV-Vorschriften, ist die Prüfung leitungsgebundener Störungen bei kabelgebundenen Geräten. Funkstörspannungen, die von elektrischen Verbrauchern erzeugt werden und über das Netzkabel in das Leitungsnetz gelangen, können mithilfe von Netznachbildungen und Spektrum-Analysatoren verifiziert werden.
Spezifikation:
|
10 kHz bis 30 MHz |
|
16 A |
|
Z = 50 Ω || (50 µH und 50 Ω) |
|
220 pF und 511 Ω |
|
50 µH || 50 Ω |
|
Transient Limiter: |
|
|
150 kHz bis 30 MHz |
|
10 dB (+1,5/-0,5 dB) |
Besonderheiten:
- Zuschaltbarer Transient Limiter
- Handnachbildung
- Überbrückbare Schutzleiternachbildung
R & S HMF2525
Arbiträr-Funktionsgenerator
Zweck:
Das Gerät dient zum Erzeugen unterschiedlichster Signale und zum Testen von Elektronik und Firmware (Embedded Software).
Spezifikation:
|
10 µHz bis 25 MHz |
|
5 mVpp bis 10 Vpp |
|
250 MS/s, 14 bit, 256 kpts |
|
Sinus, Rechteck, Impuls, Dreieck, Rampe |
|
AM, FM, PM, PWM, FSK |
|
kleiner 8 ns |
Besonderheiten:
- USB-Anschluss zum Speichern und Aufrufen von Signalformen und Parameter
BK Precision 8601
Programmierbare elektronische Last
Zweck:
Eine elektronische Last ist ein Gerät, welches als Ersatz für einen konventionellen ohmschen Lastwiderstand verwendet wird. Als Gegenstück zur Stromquelle handelt es sich bei der elektronischen Last um eine Stromsenke. Im Gegensatz zu dem herkömmlichen ohmschen Widerstand ist der Laststrom bei einer elektronischen Last innerhalb eines definierten Bereiches einstellbar. Im Falle dieses Gerätes sind die entsprechenden Lastströme programmierbar und damit individuell auf verschiedenste Lastfälle anpassbar.
Spezifikation:
|
0 V bis 500 V |
|
0 A bis 240 A |
|
CC/CV/CR/CW |
|
bis zu 25 kHz |
|
16 bit |
Besonderheiten:
- Kurzschluss-Test
- CR-LED-Modus zur Simulation des Verhaltens typischer LEDs
- Spannungsmessung zur Kompensation von Spannungsverlusten in Kabeln
- Programmierung individueller Lastfälle möglich
Keithley DMM7510
Hochauflösendes Präzisionsmultimeter
Zweck:
Das Keithley DMM7510 kombiniert ein hochauflösendes Präzisionsmultimeter mit einem grafischen Touch-Display und schafft dadurch ein grafisches Abtast-Multimeter. Durch seinen breiten dynamischen Bereich sind Messungen vom nA-Bereich bis hin zu Strömen mit bis zu 1 A mit hoher Auflösung möglich. Beispielhaft kann hiermit der Stromverbrauch von IoT-Produkten optimal erfasst werden. Vom Sleep-Modus, über den Standby-Modus bis hin zum Übertragungsbereich von Bluetooth oder WiFi-Signalen kann das Multimeter das gesamte Spektrum in nur einer Messung mit hoher Genauigkeit erfassen.
Spezifikation:
|
14 ppm |
|
60 ppm |
|
24 ppm |
|
7,5 Stellen |
|
32 bit |
Besonderheiten:
- Abtastung über fünf Dekaden
- 18 bit Auflösung
- Breiter dynamischer Bereich für den Ableitstromverbrauch (beispielsweise Messungen im nA-Bereich bis hin zu Strömen bis 1 A mit hoher Auflösung)
- Automatische interne Kalibrierung
Sonstige Messmittel
-
Datenlogger
-
Wärmebildkamera
-
Farbspektrum-Messgerät
-
Drehzahlmessgerät
-
Verschiedene Multimeter
